大地资源中文在线观看官网免费,秀婷程仪公欲息肉婷在线观看,趴下来让老子爽死你老师视频,日本免费docker

3D打印技術正快速改變著傳統的生產方式和生活方式，短短30年，3D打印技術已獲得迅速發展，并受到世界各國廣泛關注。隨著3D打印技術成熟度及性能的不斷提升，3D打印應用的材料也越來越廣泛，特別是金屬材料。我們知道SLM技術與SLS技術是主流的金屬零件打印技術， 那么它們有何不同？

1989年，美國Texas大學C. Deckard提出激光選區燒結(SLS)技術，稍后組建DTM公司。1995年，德國Fraunhofer激光器研究所提出了激光選區熔化(SLM)技術，用它能直接成型出接近完全致密的金屬零件。 SLM與SLS同為粉末打印技術，在打印過程上是基本一致的。打印開始前由鋪粉車將粉末材料鋪至打印平臺，再由激光進行燒結或融化，實現一層的打印，每完成一層，成型平臺會下降一個層厚的高度，隨后鋪粉車會重新鋪粉，再由激光熱作用成型，一層一層堆疊直至形成一個三維零件，為防止金屬氧化，整個過程需要在惰性氣體環境下進行。

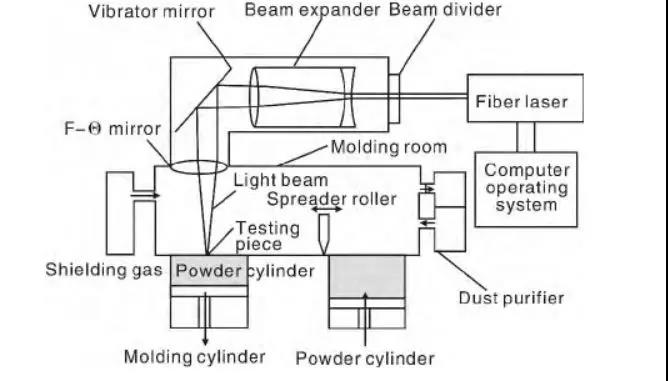

SLM成型原理圖

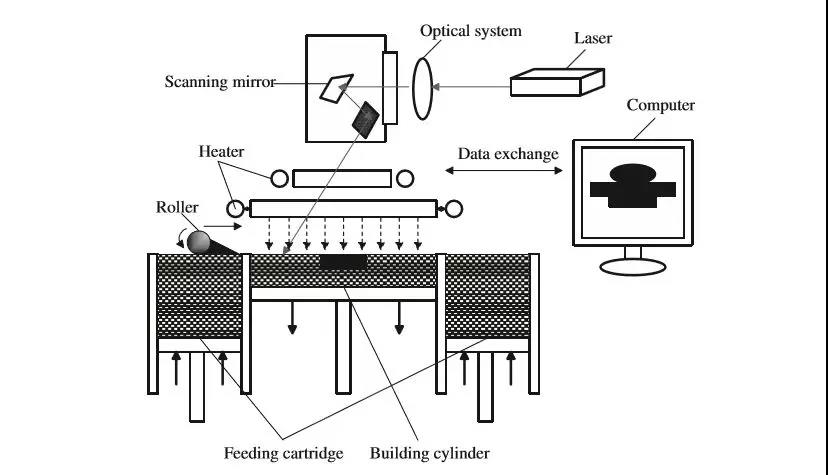

SLS成型原理圖

雖然兩種技術的原理都是利用的激光束的熱作用，但由于SLM與SLS激光的作用對象不同，他們所使用的激光器也有所不同。SLM技術為了更好的融化金屬，需要使用金屬有較高吸收率的激光束，所以一般使用的是Nd-YAG激光器（1.064微米）和光纖激光器（1.09微米）等波長較短的激光束。SLS技術一般應用的是波長較長（9.2-10.8微米）的CO2激光器。

SLM技術打印金屬

SLM技術通過激光器對金屬粉末直接進行熱作用，使其完全融化再經過冷卻成型。SLM是極具發展前景的金屬零件3D打印技術，SLM成型材料多為單一組分金屬粉末，包括奧氏體不銹鋼、鎳基合金、鈦基合金、鈷鉻合金和貴重金屬等。激光束快速熔化金屬粉末并獲得連續的熔道，可以直接獲得幾乎任意形狀、具有完全冶金結合、高精度近乎致密金屬零件。

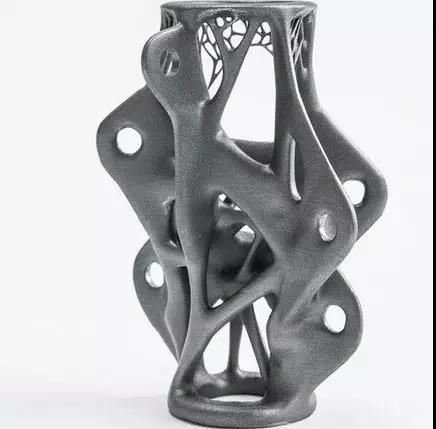

利用SLM技術打印的金屬件

SLS技術打印金屬

單一金屬粉末燒結

單一金屬粉末的燒結：例如鐵粉，先將鐵粉預熱到一定溫度，再用激光束掃描、燒結。燒結好的制件經熱等靜壓處理，可使最后零件的相對密度達到99.9%。

金屬混合粉末燒結

金屬混合粉末的燒結：主要是兩種金屬的混合粉末，其中一種粉末具有較低的熔點，另一種粉末的熔點較高。例如青銅粉和鎳粉的混合粉。先將金屬混合粉末預熱到某—溫度．再用激光束進行掃描，使低熔點的金屬粉末熔化(如青銅粉)，從而將難熔的鎳粉粘結在一起。燒結好的制件再經液相燒結后處理，可使最后制件的相對密度達到82%。

金屬粉末與有機黏合劑粉末的混合體

利用SLS技術打印的金屬件

除此之外，激光燒結過程中先是用燈管加熱或者金屬板熱輻射的方式，將粉材加熱到超過結晶溫度，大概170攝氏度左右，利用被熔化的材料實現黏結成型，所以實體存在孔隙，力學性能差，部分零件要使用的話還要經過高溫重熔。SLM是激光選區熔化，顧名思義也就是在加工的過程中用激光使粉體完全熔化，不需要黏結劑，成型的精度和力學性能都比SLS要好，然而因為SLM沒有熱場，它需要將金屬從20℃的常溫加熱到上千度的熔點，這個過程需要消耗巨大的能量。
